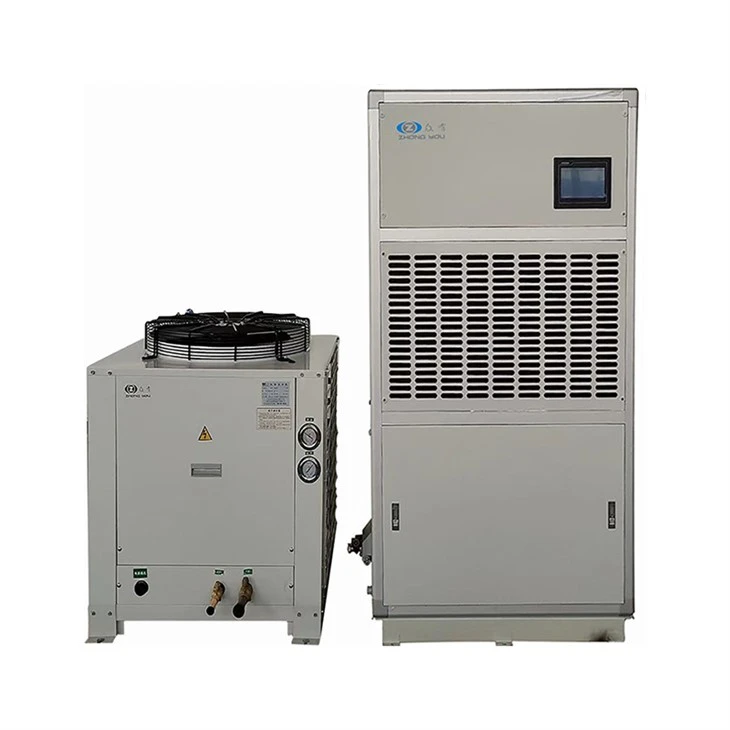

공냉식 항온 및 습도 에어컨

공냉식 항온항습 에어컨은 온도, 습도, 청결에 대한 엄격한 요구 사항을 갖춘 특수 에어컨입니다. 완전 밀폐형 스크롤 압축기, 동관 슬리브 알루미늄 핀 증발기, 열팽창 밸브 및 실외기로 구성됩니다!

냉각 용량 범위: 3kW - 255.3kW
온도 범위: 18~28도, 정확도 범위: 0.5~1.0도
습도 범위: 50~70%RH, 정확도 범위: 5~10%RH
공기 흐름 범위: 1000m3/h ~ 50000m3/h
냉매 사용: R22/R410A.
OEM/ODM 서비스 지원
브랜드:페이종

신청 분야:
전자, 광학 장비, 화장품, 의료 및 건강 관리, 바이오 의약품, 식품 제조, 다양한 측정, 테스트, 실험실 및 기타 산업.

문의 보내기

제품소개 기술적인 매개변수

제품특징

1. 공냉식 항온항습 공조 시스템의 냉각 용량 측정 조건:

입구 공기 건구 온도 23도, 습구 온도 17도; 응축기 공기의 건구 온도는 35도이고 습구 온도는 24도입니다.

2. 증발코일: 직접팽창식 증발기, 동관은 친수성 펀칭 알루미늄 시트로 된 고열전도 이음매 없는 동관으로, 알루미늄 시트가 동관에 촘촘하게 부착되고 관은 기계적으로 팽창되어 동관과 알루미늄 시트가 밀착되도록 함 .

3. 공냉식 실외기는 반드시 통풍이 잘 되는 건물 외부에 설치해야 합니다.

실외팬은 축류형이므로 배기관에 연결하기에는 적합하지 않습니다.

4. 합리적인 냉동주기, 쉬운 유지 관리:

다양한 사용자의 다양한 요구 사항과 유지 관리의 편의성을 고려하여 단일 사이클 회로, 즉 하나의 압축기와 하나의 냉동 사이클을 설계했습니다. 특정 냉동사이클이 고장으로 수리되면 다른 냉동사이클은 정상적으로 운전될 수 있습니다.

5. 안전하고 안정적인 작동, 우수하고 안정적인 성능:

비정상적인 상황을 방지하기 위해 장치에는 안전 보호 장치가 장착되어 있습니다. 고전압 스위치, 6개 이상의 과부하 보호 장치, 릴레이 등은 모두 고품질 외국 제품으로 만들어져 효율성이 향상됩니다.

6. 마이크로컴퓨터 제어 기술을 사용하여 다기능 자동 제어:

마이크로컴퓨터와 고급 디스플레이 화면의 결합, 장치의 전방위 모니터링, 자동 안전 제어, 퍼지 제어 원리를 사용한 에너지의 정밀한 조정을 통해 장치의 안전하고 경제적인 작동을 실현합니다.

작동 원리

공조 시스템의 온도 및 습도 제어는 냉동 시스템, 난방 시스템, 제어 시스템, 습도 시스템, 공기 순환 시스템 및 센서 시스템으로 구성됩니다. 위의 시스템은 전기식 냉동과 기계식 냉동이라는 두 가지 측면으로 구분됩니다. 여러 주요 시스템의 작동 원리와 작동 프로세스가 아래에 설명되어 있습니다.

1. 냉동 시스템:냉동 시스템은 항온항습 기계의 핵심 부품 중 하나입니다. 일반적으로 냉동 방법에는 기계적 냉동과 보조 액체 질소 냉동이 있습니다. 기계식 냉동은 주로 압축기, 응축기, 조절 메커니즘 및 증발기로 구성된 증기 압축 냉동을 채택합니다. 테스트 온도가 -55도 정도로 낮으면 단일 단계 냉동이 요구 사항을 충족하기 어렵기 때문에 항온항습 기계의 냉동 방법은 일반적으로 캐스케이드 냉동을 채택합니다. 항온항습기의 냉동 시스템은 고온 부분과 저온 부분이라는 두 부분으로 구성되며, 각 부분은 상대적으로 독립적인 냉동 시스템입니다. 고온부 냉매의 증발은 저온부 냉매의 열을 흡수하여 기화되며; 저온부에서 냉매의 증발은 냉각 대상(시험기 내의 공기)으로부터 열을 흡수하여 냉각 능력을 얻습니다. 고온부와 저온부는 증발응축기로 연결되는데, 이는 고온부 응축기일 뿐만 아니라 저온부 응축기이기도 합니다.

2. 난방 시스템:냉동 시스템에 비해 난방 시스템은 비교적 간단합니다. 주로 고전력 저항선으로 구성됩니다. 시험에 필요한 높은 가열 속도로 인해 가열 시스템의 전력이 상대적으로 크고 시험기 바닥판에도 히터가 설치됩니다.

3. 제어 시스템:제어 시스템은 테스트 기계의 가열 속도, 정밀도 및 기타 중요한 지표를 결정하는 종합 테스트 챔버의 핵심입니다. 현재 대부분의 시험기 컨트롤러는 PID 제어를 사용하고 일부는 PID와 퍼지 제어를 조합하여 사용합니다. 제어시스템은 기본적으로 소프트웨어에 속하기 때문에 이 부분은 일반적으로 사용하는데 문제가 없습니다.

4. 습도 시스템:온도 시스템은 가습과 제습이라는 두 가지 하위 시스템으로 구분됩니다.

가습 방식은 일반적으로 증기 가습 방식을 채택합니다. 즉, 저압 증기를 시험 공간에 직접 주입하여 가습하는 것입니다. 이 가습방식은 가습능력이 높고, 속도가 빠르고, 가습제어에 민감한 특성을 가지고 있으며, 특히 온도가 낮아지는 경우 강제가습을 구현하기 쉽습니다.

제습 방법에는 기계식 제습과 건식 제습의 두 가지 방법이 있습니다. 기계식 냉동식 제습의 제습 원리는 공기를 이슬점 온도 이하로 냉각시켜 포화 수분 함량보다 큰 수증기를 응축, 침전시켜 습도를 낮추는 것입니다. 건조기의 제습은 공기 펌프를 사용하여 테스트 챔버의 공기를 추출하고 건조한 공기를 주입하는 동시에 습한 공기를 재활용 가능한 건조기로 보내 건조시킨 다음 테스트 챔버로 보내는 것입니다. 건조하여 제습을 위한 사이클을 반복합니다. 현재 대부분의 종합 시험실에서는 전자의 제습 방법과 후자의 제습 방법을 채택하고 있으며, 이 방법은 이슬점 온도를 0도 이하로 만들 수 있습니다. 특별한 요구 사항이 있는 경우에 적합하지만 비용이 더 비쌉니다.

5. 센서 시스템:센서는 주로 온도 및 습도 센서입니다. 백금 전기 그룹과 열전대는 온도 센서에 널리 사용됩니다. 습도를 측정하는 방법에는 습구 및 건구 온도계 방법과 고체 전자 센서 직접 측정 방법의 두 가지가 있습니다. 건습구 방식은 측정 정확도가 낮기 때문에 현재의 항온항습실에서는 점차적으로 건습구를 고체 센서로 교체하여 습도를 측정하고 있습니다.

6. 공기 순환 시스템:공기 순환 시스템에는 일반적으로 원심 팬과 이를 구동하는 전기 드라이브가 있습니다. 메커니즘 구성. 이는 시험기 내 공기 순환을 제공합니다.

1683773399210 1683773561167

문의 보내기

우리는 24-시간 동안 온라인 컨설팅 서비스를 제공할 수 있는 고급 기술팀과 전문 애프터 서비스 부서를 보유하고 있습니다.

우리 공장에서 중국산 맞춤형 냉각기를 도매로 오신 것을 진심으로 환영합니다.

자세한 내용은 저희에게 문의해 주세요.

인기 탭: 공냉식 항온 및 습도 에어컨, 중국 공냉식 항온 및 습도 에어컨 제조업체, 공급업체, 공장

모델 성능				/	/	HF7N	HF9N	HF12N	HF19N	HF25N	HF31N	HF40N	HF51N	HF62N	HF80N	/	/	/	/	/	/	/	/	/	/
모델 성능				HF3W	HF5W	HF7W	HF9W	HF12W 시리즈	HF19W	HF25W	HF31W 시리즈	HF40W 시리즈	HF51W	HF62W	HF80W	HF92W	HF105W	HF119W 시리즈	HF135W	HF163W 시리즈	HF175W	HF191W	HF213W 시리즈	HF234W	HF255W 시리즈
에어컨 유닛 성능	냉각 용량		kW	3	5	7.5	9	12	19.2	25.3	31	39.8	52.1	62.1	80.1	93	104.4	119.2	133.5	161.7	173.5	191.1	212.5	233.8	255.3
	냉각 용량		104kcal/h	0.26	0.43	0.65	0.78	1.03	1.65	2.18	2.67	3.42	4.48	5.34	6.89	8	8.98	10.25	11.48	13.91	14.92	16.43	18.28	20.11	21.96
	에너지 규제		%	100, 0 100, 50, 0 100, 66.7, 33.3, 0																					100, 75, 50, 25, 0
	난방능력	전기난방	kW	3	3	5	5	6	9	12	15	21	27	36	45	46	48	60	66	75.6	88.2	100	114	120	135
		전기난방	104kcal/h	0.26	0.26	0.43	0.43	0.52	0.77	1.03	1.29	1.81	2.32	3.1	3.87	3.96	4.13	5.16	5.68	6.5	7.59	8.6	9.8	10.32	11.61
		온수난방	kW	/	/	8	10	16	19	22	30	46	50	62	67	80	85	90	95	138	143	160	198	200	210
		온수난방	104kcal/h	/	/	0.69	0.86	1.38	1.63	1.89	2.58	3.96	4.3	5.33	5.76	6.88	7.31	7.74	8.17	11.87	12.3	13.76	17.03	17.2	18.06
		증기 가열	kW	/	/	10	10	21	26	30	40	62	68	83	90	105	115	120	132	190	200	224	275	275	305
		증기 가열	104kcal/h	/	/	0.86	0.86	1.81	2.24	2.58	3.44	5.33	5.85	7.14	7.74	9.03	9.89	10.32	11.35	16.34	17.2	19.26	23.65	23.65	26.23
	풍량		m3/h	1000	1200	1500	2200	3000	4300	6000	7000	8000	10000	13000	17000	19000	21000	22000	28000	34000	36000	39000	46000	46000	50000
	외부 정압		아빠	150 [0]	150 [0]	150 [0]	150 [0]	150 [0]	250 [0] 이상	280 [0] 이상	350 [0] 이상	300 [0] 이상	300 [0] 이상	330 [0] 이상	350 이상	400 이상	400 이상	400 이상	400 이상	450 이상	500 이상	450 이상	450 이상	450 이상	400 이상
	단위 소음		데시벨(A)	58 [52]	60 [56]	60 [56]	62 [59]	64 [60]	66 [64]	69 [65]	69 [65]	69 [66]	71 [67]	71 [67]	73	76	76	79	80	78	80	80	82	82	83
	온도/정확도 범위		도	온도 조절 범위 18 ~ 28도, 정확도 ± 0.5 ~ 1.0 도
	습도 조절 범위 및 정확도		% 상대습도	습도 조절 범위 50~70%, 정확도 ±5~10%
	전원공급장치			380V, 50Hz, 3-상 5-전선 시스템
	총 단위 용량		kW	6.6 [6.54]	8.75 [8.1]	11.25 [11.2]	11.67 [11.6]	14.31 [13.88]	19.6 [19]	25.3 [24.5]	31.6 [30.5]	41.2 [39.3]	52.3 [49.5]	70 [68.6]	86	91.5	104.5	120.9	137.7	158.3	180.6	214.5	235.3	245	275
	압축기		유형	완전 밀폐형 와류형
			수량	1								2									3				4
			공칭 입력 전력 kW	1.11	1.8	2.58	2.9	4.05	5.9	7.5	9	12	15	18	20.6	24.8	32	37.5	41.3	45	52.5	60	63.8	67.5	75
실내기	냉각제		유형	R22 또는 R410A												R410A
	냉각제		조절 모드	열팽창 밸브
	증발기		유형	알루미늄 핀 동관
	팬		유형	외부 로터를 갖춘 저소음 원심형
			수량	1					2																3
			전력kW	0.2 [0.15]	0.3 [0.15]	0.25 [0.2]	0.37 [0.3]	0.8 [0.37]	1.1 [0.5]	1.5 [0.7]	2.2 [1.1]	3 [1.1]	4.4 [1.6]	4.4 [3.0]	6	6	8	8	15	15	15	15	18	18	22.5
	에어 필터		유형	초기 효과
	히터	전기난방	유형	전열식/PTC
		전기난방	전력kW	3	3	5	5	6	9	12	15	21	27	36	45	46	48	60	66	75.6	88.2	100	114	120	135
		온수난방	난방용량 kW	/	/	8	10	16	19	22	30	46	50	62	67	80	85	90	95	138	143	160	198	200	210
		온수난방	입구/출구 파이프 직경 DN	/	/	25						32 40
		증기 가열	난방용량 kW	/	/	10	10	21	26	30	40	62	68	83	90	105	115	120	132	190	200	224	275	275	305
		증기 가열	입구/출구 파이프 직경 DN	/	/	25						32 40
	가습기		유형	전극 유형
			가습 kg/h	3	3	4					5			13						23		42
			전력kW	2.25	2.25	3					3.75			9.75						17.25		31.5
			입구 파이프 직경	1/2'
	치수		Lmm	800	800	900	960		1260		1600	1690	1720	2000	2000	2150	2280	2300	2700	2700	2700	3000	3300		3600
			Wmm	530	530	580	580		740		800	800	855	1050	1050	1300	1300	1600	1700	2200	2200	2300	2500		2500
			흠	1410 [1650]	1410 [1700]	1640 [1980]	1660 [2000]		1810 [2150]		1950 [2250]	1955 [2295]	1955 [2295]	1950 [2300]	2050	2050	2025	1970	2000	2200	2200	2200	2200		2250
	무게		킬로그램	210/190	250/220	250/220	260/230	270/255	330/285	350/295	385/315	445/325	480/340	500/370	380	580	680	690	720	1100	1300	1800	1900	2000	2100
실외기			모델	에프엔5C	에프엔8C	FN12(A)	FN14(A)	FN18(A)	FN25(A)	FN35(A)	FN40(A)	FN25(A)	FN35(A)	FN40(A)	FN50(A)	에프엔60	에프엔75	에프엔95	에프엔95 +FN110	에프엔110	에프엔95x2 +FN75	에프엔95	에프엔95x2 +FN110	FN110	에프엔95
			수량	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2	3	3	3	3	4
			팬 전력 kW	1.2	1.88	0.414	0.414	0.38	0.6	0.8	0.75	1.2	1.6	1.5	3	3	3	6	6	6	7.5	9	9	9	12
